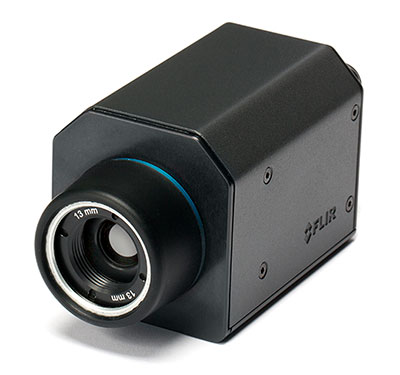

FLIR A35/A65新款


-25至135°C


–40至550°C


< 0.05°C @ 30°C


以太网供电

经济实惠,紧凑小巧


FLIR Ax5系列热成像温度传感器经济实惠,是在自动化或机器视觉环境下监测温度的理想工具。


高热灵敏度,图像质量出色


FLIR Ax5系列能生成高质量的热图像,可显示低至50 mK的温差。 FLIR A65能记录640 x 512像素的清晰热图像,对于精度要求较低的应用,可使用A35生成320 x 256像素的热图像,即便如此仍然能轻松追踪温度变化。


GigE Vision™标准兼容性


GigE Vision是一项使用千兆以太网通信接口开发的热像仪接口标准。 GigE Vision是首个允许使用低成本标准电缆快速传输图像的标准,甚至支持长距离传输。 借助GigE Vision,来自不同厂商的软硬件可通过千兆以太网连接无缝运行。


支持GenICam™协议


GenICam旨在为所有类型的热像仪提供通用编程接口。 无论执行何种接口技术(千兆以太网、Camera Link标准、IEEE-1394等)或功能,应用编程接口(API)总是一样的。 此外,GenICam协议使得借助热像仪使用第三方软件成为可能。


14位温度线性输出


允许在任何第三方软件内进行非接触式温度测量。 内置千兆以太网连接允许14位图像实时流送至电脑。


同步


对于需要1台以上热像仪以覆盖目标的应用或立体成像应用,可配置一台热像仪为主设备,其它热像仪为从设备。




FLIR A65 &A35技术参数

系统概览

FLIR A65

FLIR A35

红外分辨率

640 × 512像素

320 × 256像素

视场角(FOV)

90° × 69°(使用7.5 mm镜头)

63° × 50°(使用7.5 mm镜头)

45° × 37°(使用13 mm镜头)

48° × 39°(使用9 mm镜头)

25° × 20°(使用25 mm镜头)

24° × 19.2°(使用19 mm镜头)

12.4° × 9.92°(使用50 mm镜头)

13° × 10.8°(使用35 mm镜头)

6.2° × 4.96°(使用100 mm镜头)

7.6° × 6.08°(使用60 mm镜头)

图像频率

30 Hz

60 Hz

探测器参数

探测器像元间距

17 µm

25 µm

测量

目标温度范围

-25135°C-13275°F/ 40550°C-40 1022°F

综述

成像与光学参数

热灵敏度/NETD

< 0.05°C @ 30°C (86°F) / 50 mK

精度

精度为±5°C±9°F)或读数的±5%

光圈数

1.25

调焦

固定

探测器参数

焦平面阵列(FPA)/波长范围

非制冷型VOX红外探测器 / 7.513 μm

探测器时间常量

典型值12ms

以太网

以太网

控制和图像

以太网,类型

千兆以太网

以太网,标准

IEEE 802.3 / RJ-45

以太网,通信

GigE Vision版本 兼容1.2 Client API GenICam

以太网,图像流

根据红外热像仪分辨率,在7.5 / 30 / 60 Hz下(取决于版本),8Mono信号,信号线性/ DDE,自动/手动, 7.5 / 30 / 60 Hz下(取决于版本),14位水平和垂直翻转,信号线性/ DDE, 兼容GigE VisionGenICam

以太网,电源

以太网供电,PoE IEEE 802.3af class 0供电标准

以太网,协议

TCPUDPICMPIGMPDHCPGigEVision

数字输入/输出

数字输入

通用,1× 光隔离,0 < 21=212 VDC

数字输出,用途

通用型,输出至外部设备(以编程方式设置)

数字输出

1× 光隔离,240 VDC,最大电流185 mA

数字输入/输出,隔离电压

500 VRMS

数字输入/输出,电源电压

240 VDC,最大电流200 mA

数字输入/输出,连接器类型

12M12 连接器(数字同步和外部电源共用)

同步输入,用途

帧同步输入以控制热像仪

同步输入

1×,非隔离型

同步输入,类型

LVC缓冲器@3.3V0 <0.8 V1>2.0 V

同步输出,用途

帧同步输出以控制另一个Ax5热像仪

同步输出

1×,非隔离型

同步输出,类型

LVC缓冲器@3.3V0 =24 MA最大值,1=-24 mA最大值。

数字同步,连接器类型

12M12 连接器(数字输入/输出和外部电源共用)

电源系统

外部供电运行

12/24 VDC< 3.5 W额定功率< 最高绝对功率6.0 W

外部电源,连接器类型

12M12 连接器(数字输入/输出和数字同步共用)

电压

允许范围1030 VDC

环境参数

工作温度范围

-15°C  60°C+5°F  140°F

储存温度范围

-40°C  70°C-40°F  158°F

湿度 (工作和储存)

IEC 60068-2-30/24小时,95%相对湿度,25°C40°C 77°F104°F

电磁兼容性(EMC

EN 61000-6-2(抗干扰) EN 61000-6-3(抗辐射) FCC 47 CFR Part 15 Class B(抗辐射)

封装

IP 40 (IEC 60529)

抗冲击性

25 g (IEC 60068-2-27)

抗振性

2 g (IEC 60068-2-6 & MIL-STD810G)

物理参数

重量

0.21 kg

热像仪尺寸(长xx高)

106 × 47 × 50 mm

三脚架安装

UNC ¼-20(三侧)

底座安装

4 × M3螺纹安装孔(底部)

外壳材料

镁和铝

交货范围

包装,内容物

纸板箱,带镜头的红外热像仪、调焦工具、打印文档、用户文件CD-ROMFLIR Tools下载卡
